Противопожарные конструкции маркируются и классифицируются согласно таблице №24 № 123-ФЗ Тип огнестойкости конструкции определяется результатами соответствующих испытаний, метод которых также установлен законодательными документами.

Огнестойкость конструкций: ключевые понятия и нормы

Огнестойкость противопожарных конструкций определяется временем в минутах, редко часах, с момента начала пожара до достижения предельных состояний конструкции по заданным характеристикам (потеря целостности, повышение температуры до критической отметки на необогреваемой поверхности и т.д.).

Предельные состояния определяются следующими условными обозначениями:

Е — потеря целостности: наступает при появлении в ней сквозных трещи, отверстий, через которые на необогреваемую поверхность проникают дым или пламя;
I — потеря теплоизолирующей способности: является результатом повышения температуры до предельных значений на не обогреваемой поверхности конструкции;
W — предельная величина плотности теплового потока на определенном расстоянии от не обогреваемой поверхности конструкции;
S — потеря дымогазонепроницаемости; наступает, когда конструкция теряет способность сопротивляться проникновению дыма и газа.

Время наступления предельного состояния огнестойкой конструкции рассчитывают от старта проведения испытания, когда конструкция нагревается, нагружается избыточным давлением, до достижения установленных предельных состояний.  Кроме того, определяется удельное сопротивление конструкции дымогазопроницанию, которое должно быть не ниже установленных ГОСТом значений (для противопожарных конструкций с площадью остекления более 25 %).

Огнестойкость конструкций с остеклением более 25 %*

.

Метод испытаний на огнестойкость противопожарных конструкций с площадью остекления более 25% определяется национальным стандартом ГОСТ Р 53308-2009, а также ГОСТ Р 53303-2009 — метод испытаний на дымогазопроницаемость. Иными словами, для таких конструкций определяется время, в течение которого они способны не пропускать дым, газ, иные ядовитые продукты горения при пожаре.

Проведение испытаний противопожарных конструкций

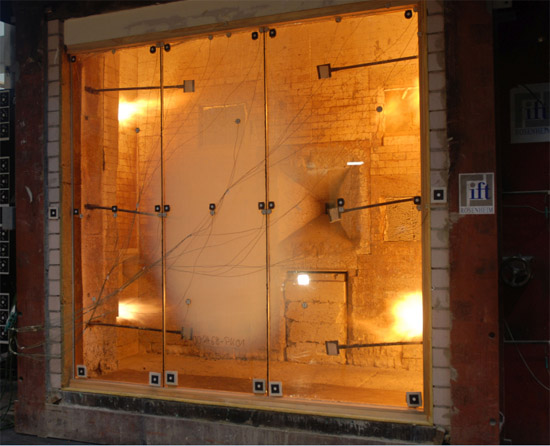

Все испытания проводятся в специализированных лабораториях, в испытательной печи проем  устанавливается образец конструкции. Печь оснащена различными системами измерения, регистрации температуры и давления внутри нее, а также на не обогреваемой поверхности конструкции (т.е. на наружной ее стороне). Монтаж образца производится заказчиком испытаний (как правило, это непосредственно производитель противопожарной конструкции), либо компанией, которая имеет допуск к данным видам работ (монтаж противопожарных конструкций).

Размеры образца и его комплектующие должны строго соответствовать размеру конструкции в процессе предполагаемой ее эксплуатации. Исключением могут быть лишь конструкции, размеры которых 2600 мм как по ширине, так и по высоте (например, противопожарные ворота). В этом случае допускается изготовление образцов, уменьшенных до размера 2600 мм. Необходимое два образца конструкции для испытаний, каждый из которых нагревается с разных сторон – наружной и внутренней. Наружная сторона двери перекрывается (погружается) газосборной камерой для оценки по параметру S. К газосборной камере подсоединяется система, которая регулирует и поддерживает разности давлений, с разной силой оказывая давление на всю конструкцию. Эта система состоит из вентилятора, регулирующими заслонками, измерительного участка с расходомерным устройством.

Начало тестирования определяется моментов включения форсунок печи, когда внутри нее начинает гореть огонь, а снаружи на образец начинает воздействовать система разности давлений.

В процессе прохождения испытания фиксируется время до момента срабатывания автоматических устройств закрывания при пожаре, которыми обязательно должны быть снабжены такие конструкции; температура внутри печи; значения разности давлений на образец; расход газов.

Также оценка по параметру E – целостность конструкции, - проводится с помощью ватного тампона, который подносится к местам, где вероятны пробои пламени. Если у образца конструкции в течение расчетного времени испытания (например, 30/60/90 и т.д. минут) не было зафиксировано пробоя пламени, образование трещин, щелей и т.д., считается, определяется, что конструкция сохранила целостность.

Оценка по параметру I – теплоизолирующие свойства, проводится на основании достижения критических показателей температуры в заданный период времени: на наружной поверхности конструкции в разных ее точках температура достижения предельного состояния определяется от 140 до 180о C,
на внутренней стороне, где предполагается воздействие пламени, температура не должна превысить 300о C (допускается погрешность в 2о С).

Противопожарные конструкции: результаты испытаний

Результаты испытаний, фиксируются в отчете, где указывается фактическая огнестойкость конструкции, выдается сертификат пожарной безопасности, который действует в течение трех лет. По прошествии этого времени испытания проводятся повторно. Если в течение указанного периода внесены изменения в конфигурацию конструкции, производитель обязан уведомить о них лабораторию, проводившую испытания. В свою очередь, лаборатория, проведя анализ возможного влияния изменений на огнестойкость конструкции, принимает решение о продлении действия сертификата еще на три года, или же о необходимости прохождения повторных испытаний указанного в выданном сертификате срока.

Каждой конструкции присваивается свой тип огнестойкости, зафиксированный в отчете, сертификате, который выдается заказчику испытаний для дальнейшего подтверждения соответствия конструкции установленным требованиям.

 *компания Raybor производит противопожарные конструкции с площадью остекления более 25 % (двери, окна, офисные перегородки)
